如何解決昆西空壓機控制器斷相報警故障現象

上海統將實業有限公司的專業工程師會在近幾次的文章中與大家分享下空壓機相關的一些故障現象的排查及處理，旨在與對螺桿空壓機感興趣的各位同仁分享交流。

今天要分享的故障現象如下：

機組啟動后,電機運轉5秒時報警停機,報警內容：主機斷相C

故障分析及檢查過程

1、確認報警信息含義

查看了昆西空壓機的相關參數,發現一項參數:斷相保護:5.0S。查看PLOT參數表,該項注解為:缺相時間設定≥20秒時,缺相保護不起作用。故本次報警實則系控制器檢測到缺相引起。確定是由由互感器穿線錯誤造成的控制器斷相報警故障現象。

2、排查缺相原因

造成缺相故障有4點原因:1.電源缺相;2.接觸器缺相;3.電機缺相;4.控制器誤報。

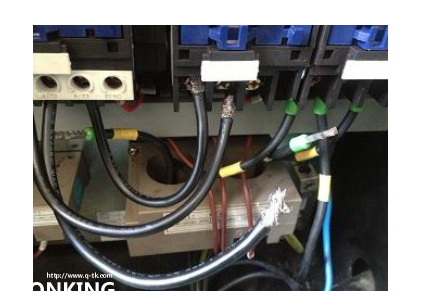

現場測量電源三相電壓正常;接觸器吸合后,電源側及電機側三相電壓也正常;電機啟動后聲音正常,拆除電機線,測量三相線圈通斷(U1和U2,Ⅵ和W2,Ⅵ1和V2)無異常;確認啟動后電流變化時發現主電機一項電流為0A,檢查互感器接線,無松動及接錯,檢查穿入互感器的主電機引線,發現兩個孔分別穿入的引線號為W2-U1和W1U2,根據三角接法判斷互感器穿入的引線組錯誤。

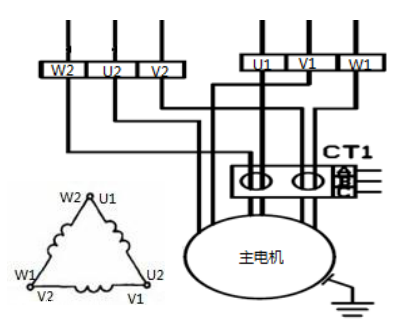

對于POT控制器(直接檢測相/線電流)來說,正確的互感器穿線組合應該是W2-∪1/U2V1/W1V2中的任意兩組。對于具備CMC控制器的機組，其內部程序會自動將相電流換算成線電流,故其互感器只需要穿入兩相單根引線即可。

故障處理方法：將穿入互感器的電機引線重新組合。重新穿入電機引線后機組正常啟動。

經驗小結

在處理本次故障的檢査缺相原因步驟時遇到瓶頸,當詳細詢問使用者后得知昆西空壓機主電機曾經拆除保養，通過這個點終于找到突破口。以此提醒在處理故障時若找不到頭緒,一定不要著急，通過中醫學上的“望聞問切”同樣能順利查出故障并處理完善的。
